云原生里的资源监控系统 Prometheus

讲解了K8S集群中资源监控系统Prometheus的原理和部署方法。

Prometheus资源监控

节点资源监控

节点资源主要包括 CPU 使用率、CPU 核心数、内存使用量和总量、磁盘使用量和 I/O、网络流量以及节点状态（Ready/NotReady）。 Prometheus 主要通过 node_exporter 采集操作系统层面的指标，通过 Kubelet 的 /metrics/cadvisor 或 /metrics/resource 提供节点级别的 CPU、内存、Pod 等信息。

常用 Prometheus 查询示例：

node_cpu_seconds_total{mode="idle"}查询 CPU 空闲时间
node_memory_MemAvailable_bytes查询可用内存
node_filesystem_avail_bytes查询磁盘可用空间

Pod / 容器资源监控

Pod 和容器资源包括 CPU/内存使用率、容器重启次数、容器状态（Running/CrashLoopBackOff）以及容器内磁盘和网络 I/O。采集来源主要是 Kubelet 内置的 cAdvisor，以及 kube-state-metrics 提供 Pod 和容器的状态信息（不提供实时使用率）。

常用 Prometheus 查询示例：

container_cpu_usage_seconds_total{pod="nginx"}查询容器 CPU 使用
container_memory_usage_bytes{pod="nginx"}查询容器内存使用
kube_pod_container_status_restarts_total查询容器重启次数

Kubernetes 资源对象状态

关注 Pod、Deployment、DaemonSet、StatefulSet 的数量及状态，以及 ReplicaSet 副本数和 Service/Ingress 状态。 Prometheus 通过 kube-state-metrics 获取 Kubernetes API 对象状态，非常适合用于告警和指标统计。

常用 Prometheus 查询示例：

kube_deployment_status_replicas_available{deployment="nginx"}
kube_pod_status_phase{phase="Running"}

集群资源和调度

监控集群层面的资源包括节点负载、Pod 分布、调度失败事件和 PVC/Storage 使用情况。数据来源主要是 kube-state-metrics、Kubelet 以及 cAdvisor。

常用 Prometheus 查询示例：

kube_node_status_capacity_cpu
kube_node_status_allocatable_memory_bytes
kube_persistentvolumeclaim_status_phase

应用层指标

应用层指标可选，用于监控具体业务性能，如数据库或 Web 服务性能。常用方式是通过各类 Exporter 或自定义 metrics 提供指标，例如 MySQL exporter、NGINX exporter 等。

常用 Prometheus 查询示例：

mysql_global_status_threads_connected
nginx_http_requests_total

安装Prometheus

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

kubectl create namespace prometheus
helm install kube-prometheus \
  prometheus-community/kube-prometheus-stack \
  -n prometheus

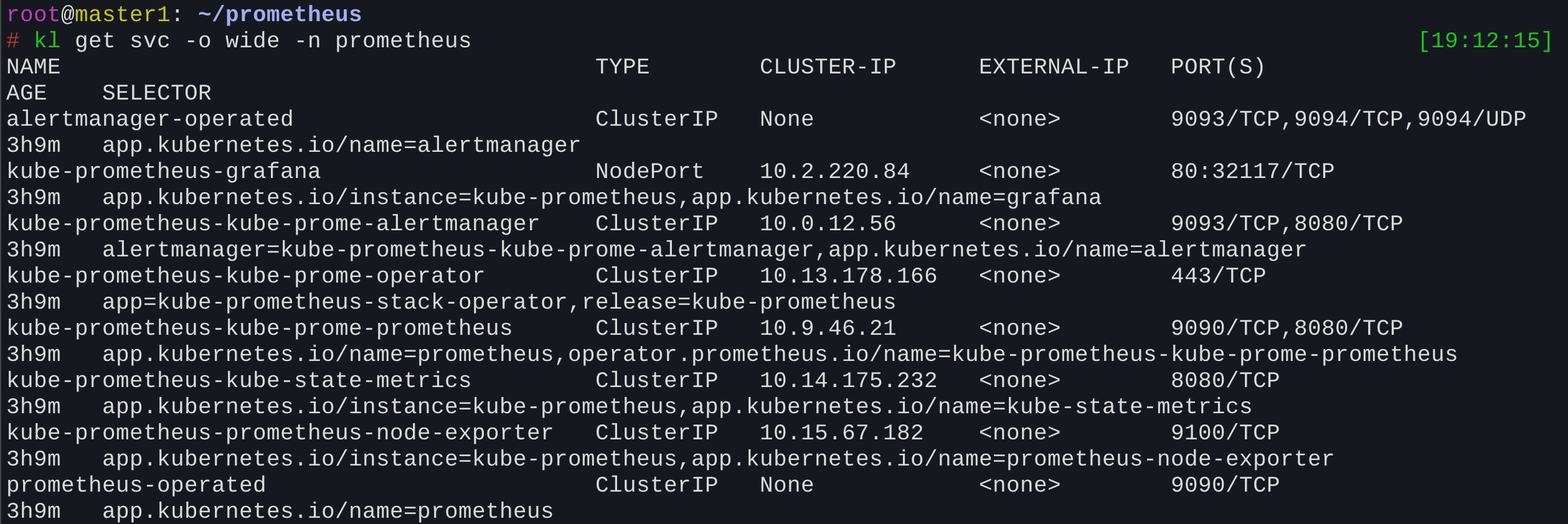

安装成功后会有以下资源

alertmanager-operated

类型：ClusterIP（Headless）
作用：提供 Alertmanager 内部通信（例如集群模式下的节点发现），Prometheus 可以通过它发送告警。

kube-prometheus-grafana

类型：NodePort
作用：外部访问 Grafana 的入口，映射了集群外端口（如 32117）到 Pod 内部端口 80。

kube-prometheus-kube-prome-alertmanager

类型：ClusterIP
作用：Prometheus 用来发送告警的服务入口。

kube-prometheus-kube-prome-operator

类型：ClusterIP
作用：Prometheus Operator 对外提供的 API 接口，用于管理 Prometheus、Alertmanager、ServiceMonitor 等资源。

kube-prometheus-kube-prome-prometheus

类型：ClusterIP
作用：Prometheus 对外的访问入口，抓取指标时可以用它的 IP/Service Name。

kube-prometheus-kube-state-metrics

类型：ClusterIP
作用：暴露 kube-state-metrics 采集的 Kubernetes 状态指标给 Prometheus 抓取。

kube-prometheus-prometheus-node-exporter

类型：ClusterIP
作用：暴露 node-exporter 指标给 Prometheus 抓取。

prometheus-operated

类型：ClusterIP（Headless）
作用：Prometheus StatefulSet 内部访问和服务发现用，不对外提供单独访问。

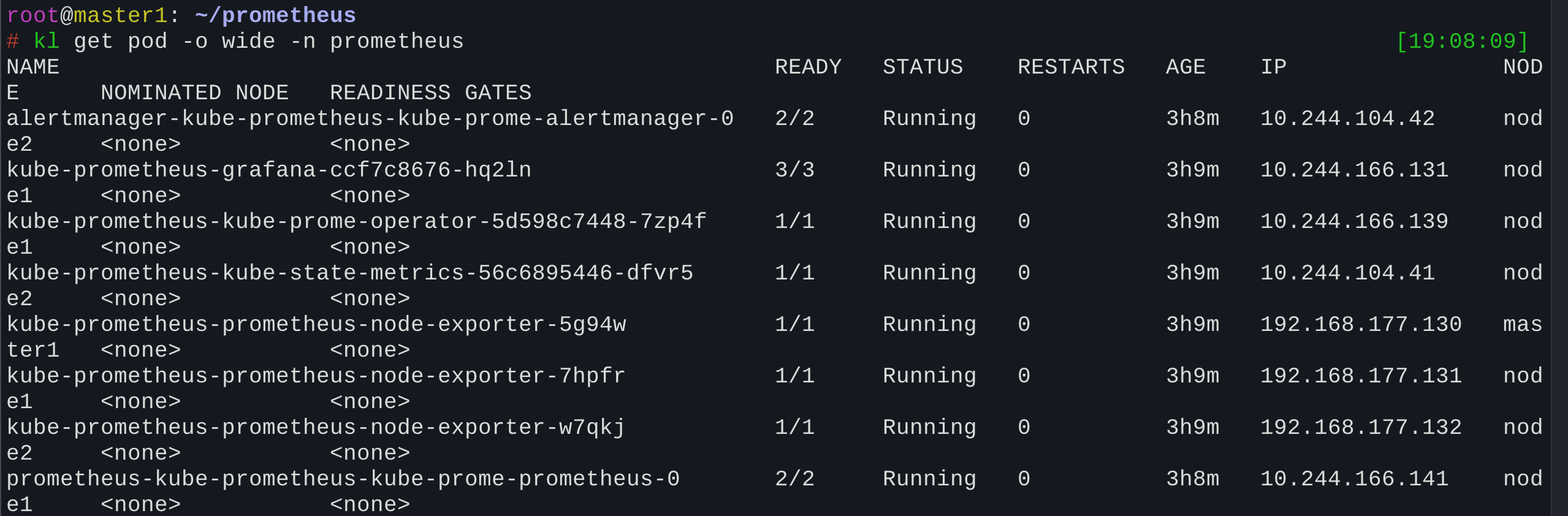

alertmanager-kube-prometheus-kube-prome-alertmanager-0

作用：运行 Alertmanager，负责接收 Prometheus 的告警（alerts），并按规则发送通知（邮件、Slack、Webhook 等）。
特点：通常 StatefulSet 部署，有持久化存储，保证告警状态不会丢失。

kube-prometheus-grafana-ccf7c8676-hq2ln

作用：运行 Grafana，用于可视化展示 Prometheus 收集的数据。
特点：提供 Dashboard，可自定义图表和告警，可通过 NodePort 暴露访问。

kube-prometheus-kube-prome-operator-5d598c7448-7zp4f

作用：Prometheus Operator，负责在 Kubernetes 上管理 Prometheus、Alertmanager 和相关 CRD（Custom Resource）对象。
特点：通过 Operator，创建 Prometheus 实例、规则、告警等，都可以 declarative（声明式）管理。

kube-prometheus-kube-state-metrics-56c6895446-dfvr5

作用：kube-state-metrics，从 Kubernetes API Server 获取集群状态信息（Pod、Deployment、Node、Namespace 等），并以 Prometheus 指标形式暴露。
特点：它不采集系统指标，只采集 Kubernetes 对象状态。

kube-prometheus-prometheus-node-exporter-5g94w / 7hpfr / w7qkj

作用：node-exporter，运行在每个节点上，采集节点级别的系统指标（CPU、内存、磁盘、网络等）。
特点：DaemonSet 部署，确保每个节点都有一个 Pod。

prometheus-kube-prometheus-kube-prome-prometheus-0

作用：运行 Prometheus 实例，负责抓取各种指标数据（node-exporter、kube-state-metrics、应用指标等）并存储。
特点：StatefulSet 部署，支持持久化存储，保证指标数据不会丢失。

同样要在外部浏览器访问kube-prometheus-grafana这个svc，需要将其类型改为NodePort或者给它加一个ingress暴露服务

获取密码：将对应字段用base64解码即可

# kl get secret -n prometheus kube-prometheus-grafana -o yaml
apiVersion: v1
data:
  admin-password: cHJvbS1vcGVyYXRvcg==
  admin-user: YWRtaW4=
  ldap-toml: ""
kind: Secret
metadata:
  annotations:
    meta.helm.sh/release-name: kube-prometheus
    meta.helm.sh/release-namespace: prometheus
  creationTimestamp: "2025-08-28T08:02:41Z"
  labels:
    app.kubernetes.io/instance: kube-prometheus
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: grafana
    app.kubernetes.io/version: 12.1.0
    helm.sh/chart: grafana-9.3.6
  name: kube-prometheus-grafana
  namespace: prometheus
  resourceVersion: "607110"
  uid: bb8fef01-120f-4671-9811-9d8b34b13d3a
type: Opaque

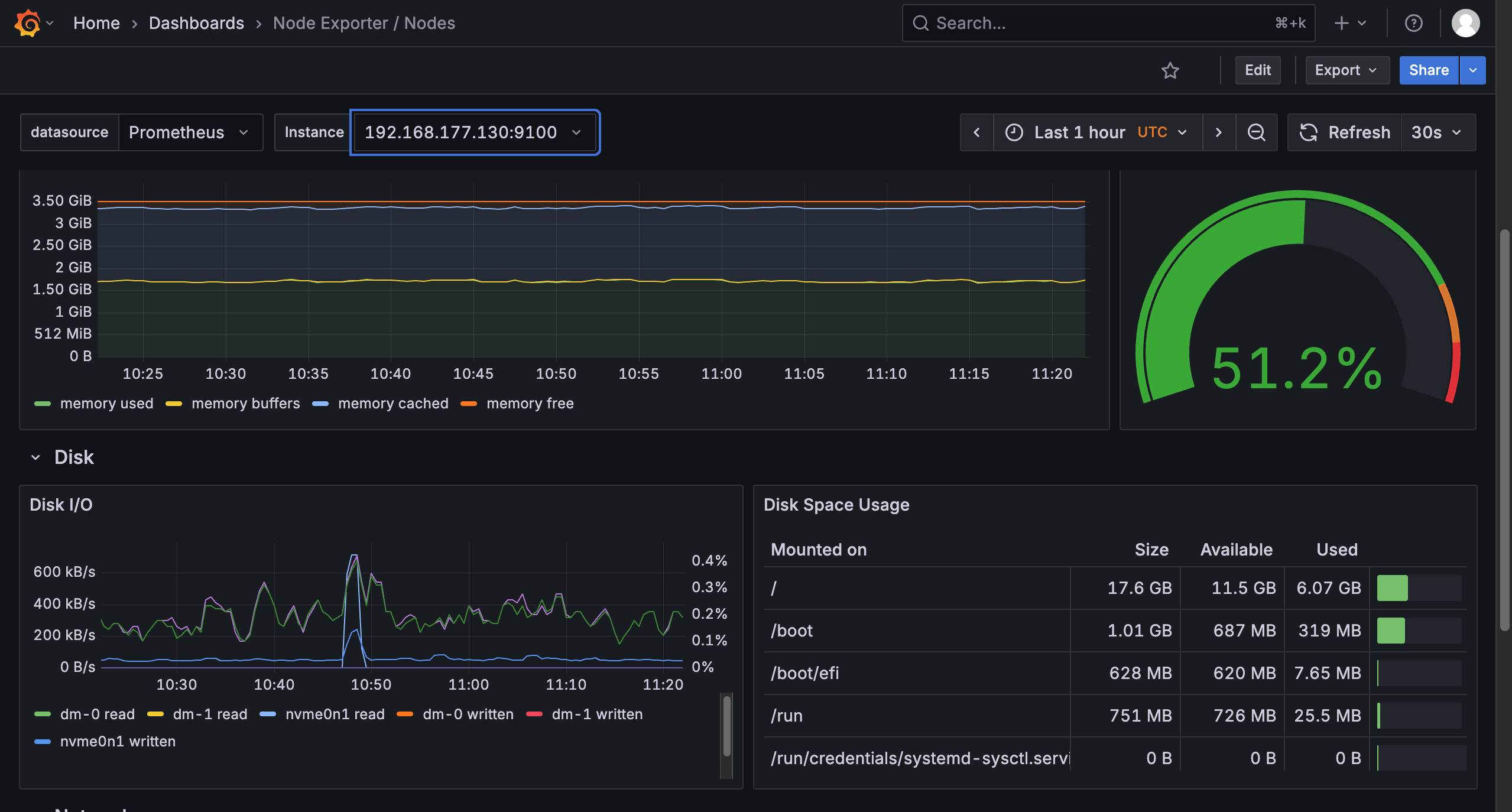

最终，在浏览器访问可以查看资源使用，Explorer里已经内置很多资源模版。
