Kubernetes 集群搭建

本文介绍了如何在一主两从的架构下搭建 Kubernetes 集群，详细步骤包括安装 Docker、配置网络转发、安装 kubeadm 等。还介绍了 Calico 网络插件的安装和配置，以及集群中各个组件的作用。

一主两从集群架构

需要在同一网络中创建三台机器，一台作为Master，另外两台作为Node。

可以按照这里的教程进行创建，完成基本的配置后，直接完整克隆即可。

配置集群

安装各种包

1
2
3

dnf install -y ipvsadm
dnf install -y epel-release
dnf install -y bridge-utils

关闭swap分区

1	swapoff -a

K8S中每个Node都有自己的相关内存监控信息，开启Swap可能导致K8S获取信息出错，官方强烈建议关闭。

修改主机名

1	hostnamectl set-hostname master1

其他两台机器类似设置成node1和node2。

为了方便起见，可以在/etc/hosts下保存这几个主机的IP和名称信息，后面都可以用名称互相访问。

127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6

192.168.177.130 master1 m1
192.168.177.131 node1 n1
192.168.177.132 node2 n2

10.10.1.100 qzj

开启基础网络转发

echo 'net.ipv4.ip_forward=1' >> /etc/sysctl.conf

# 默认情况下，内核对桥接网卡的数据包可能不会进行 iptables 规则的处理，我们需要iptables全权接管所有流量
modprobe br_netfilter
echo 'br_netfilter' >> /etc/modules-load.d/bridge.conf
echo 'net.bridge.bridge-nf-call-iptables=1' >> /etc/sysctl.conf
echo 'net.bridge.bridge-nf-call-ip6tables=1' >> /etc/sysctl.conf

之后可以通过sysctl -p查看是否设置成功。

安装docker

换docker源

dnf config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

cd /etc/yum.repos.d
# 将download.docker.com都提换成阿里的网址
sed -e 's|download.docker.com|mirrors.aliyun.com/docker-ce|g' docker-ce.repo

安装docker

dnf -y install docker-ce

# 配置docker守护进程
# vim /etc/docker/daemon.json 写入
{
	"default-ipc-mode": "shareable",
	"data-root": "/data/docker",
	"exec-opts": ["native.cgroupdriver=systemd"],
	"log-driver": "json-file",
	"log-opts": {
		"max-size": "100m",
		"max-file": "100"
	},
	"insecure-registries": ["harbor.xinxainghf.com"],
	"registry-mirrors": ["https://kfp63jaj.mirror.aliyuncs.com"]
}

创建docker服务

1
2
3

mkdir -p /etc/systemd/system/docker.service.d

systemctl daemon-reload && systemctl restart docker && systemctl enable docker

安装cri-docker，服务K8S

在早期版本（K8s ≤ 1.23）中，Kubernetes 默认支持直接使用 Docker 作为容器运行时。但实际上，K8s 并不直接依赖 Docker 本身，而是依赖容器运行时接口（CRI）。

而 Docker 本身 并没有实现 CRI，K8s 是通过一个叫做 dockershim 的适配层 与 Docker 通信的。但从 K8s v1.24 起，官方彻底移除了内置的 dockershim，即不再原生支持 Docker，必须使用符合 CRI 的运行时，比如 containerd、CRI-O。

cri-dockerd，它是社区从旧版 dockershim 中拆分出来的独立项目，可以用这个继续充当适配层。

wget https://github.com/Mirantis/cri-dockerd/releases/download/v0.3.9/cri-dockerd-0.3.9.amd64.tgz
tar -xf cri-dockerd-0.3.9.amd64.tgz

cp cri-dockerd/cri-dockerd /usr/bin/
chmod +x /usr/bin/cri-dockerd

配置 cri-docker 服务

# vim /usr/lib/systemd/system/cri-docker.service

[Unit]
Description=CRI Interface for Docker Application Container Engine
Documentation=https://docs.mirantis.com
After=network-online.target firewall.service docker.service
Wants=network-online.target
Requires=cri-docker.socket

[Service]
Type=notify
ExecStart=/usr/bin/cri-dockerd --network-plugin=cni --pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.8
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always
StartLimitBurst=3
StartLimitInterval=60s
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity
TasksMax=infinity
Delegate=yes
KillMode=process

[Install]
WantedBy=multi-user.target

创建socket通信，建立K8S与cri-docker之间的链接

# vim /usr/lib/systemd/system/cri-docker.socket

[Unit]
Description=CRI Docker Socket for the API
PartOf=cri-docker.service

[Socket]
ListenStream=/var/run/cri-dockerd.sock
SocketMode=0660
SocketUser=root
SocketGroup=docker

[Install]
WantedBy=sockets.target

启动cri-docker

1
2
3

systemctl daemon-reload
systemctl enable cri-docker
systemctl start cri-docker

初始化K8S

安装kubeadm 更加便捷地创建K8S集群

首先添加kubernetes源配置

# vim /etc/yum.repos.d/kubernetes.repo

[kubernetes]
name=Kubernetes
baseurl=https://pkgs.k8s.io/core:/stable:/v1.29/rpm/
enabled=1
gpgcheck=1
gpgkey=https://pkgs.k8s.io/core:/stable:/v1.29/rpm/repodata/repomd.xml.key

然后安装K8S的几个核心组件

1 2	dnf install -y kubelet-1.29.0 kubectl-1.29.0 kubeadm-1.29.0 systemctl enable kubelet.service

kubelet是所有机器都要安装的，它负责和 API Server 通信，接收调度下来的 Pod 任务，并在本地运行

kubectl是命令行工具，装在主节点即可

kubeadm是初始化工具，装在主节点即可

初始化主节点

kubeadm init \
	--apiserver-advertise-address=YOUR_MASTER_IP
	--image-repository registry.aliyuncs.com/google_containers
	--kubernetes-version 1.29.2
	--service-cidr=10.10.0.0/12
	# pod可以分配的IP域
	--pod-network-cidr=10.244.0.0/16
	--ignore-preflight-errors=all
	--cri-socket unix:///var/run/cri-dockerd.sock

将Node节点加入集群

kubeadm join YOUR_MASTER_IP:6443 \
    --token a6xh07.yg9wh2vru2grluwb \
    --discovery-token-ca-cert-hash sha256:7cd8499abae48c840380a549acd9bbac7b26dca4 \
    --cri-socket unix:///var/run/cri-dockerd.sock

[!IMPORTANT]

YOUR_MASTER_IP:6443 告诉node节点API Server的IP和端口，端口默认是6433

--token和--discovery-token-ca-cert-hash都是上一步kubeadm init最后输出的，一定要改成你自己的

上面都配置好后，可以用kubectl get node来查看集群是不是添加成功了(STATUS暂时不用管)

配置Calico网络

先在所有机器上拉取以下镜像(网络有问题就先在本地拉取，然后传到三个机器进行安装)

# 容器网络接口（CNI）规范，负责为 Pod 分配 IP 地址、配置网络接口、设置路由等
calico/cni:v3.26.3
# 实际管理 网络策略、安全规则、路由、IP 分配 等关键功能
calico/node:v3.26.3
# 可选组件 在大规模集群（几百个节点）中提升性能
calico/typha:v3.26.3
# 监听 Kubernetes API Server 的变化，并将其同步到 Calico 的数据模型中
calico/kube-controllers:v3.26.3

然后下载Calico配置文件参考

1	curl https://raw.githubusercontent.com/projectcalico/calico/v3.26.3/manifests/calico-typha.yaml -o calico.yaml

需要修改：

CALICO_IPV4POOL_CIDR 修改成自己之前配置的--pod-network-cidr=10.244.0.0/16
修改为 BGP 模式

1
2
3

# Enable IPIP
- name: CALICO_IPV4POOL_IPIP
  value: "Always"  #改成Off

最后启动！

1	kubectl apply -f calico.yaml

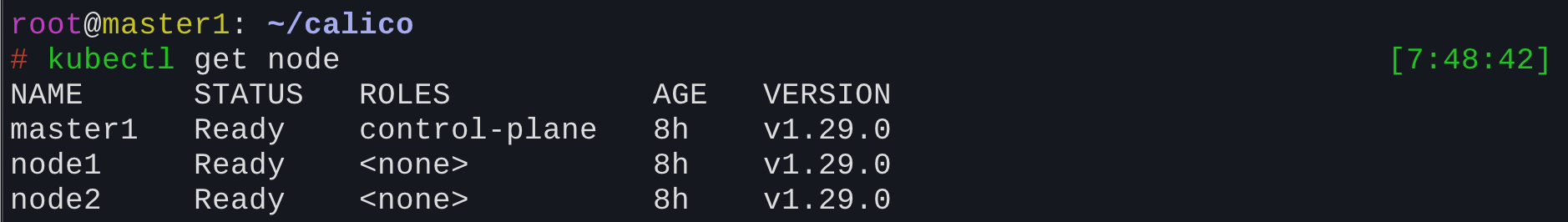

等待一会，kubectl get node可以发现三台机器的status都是ready。

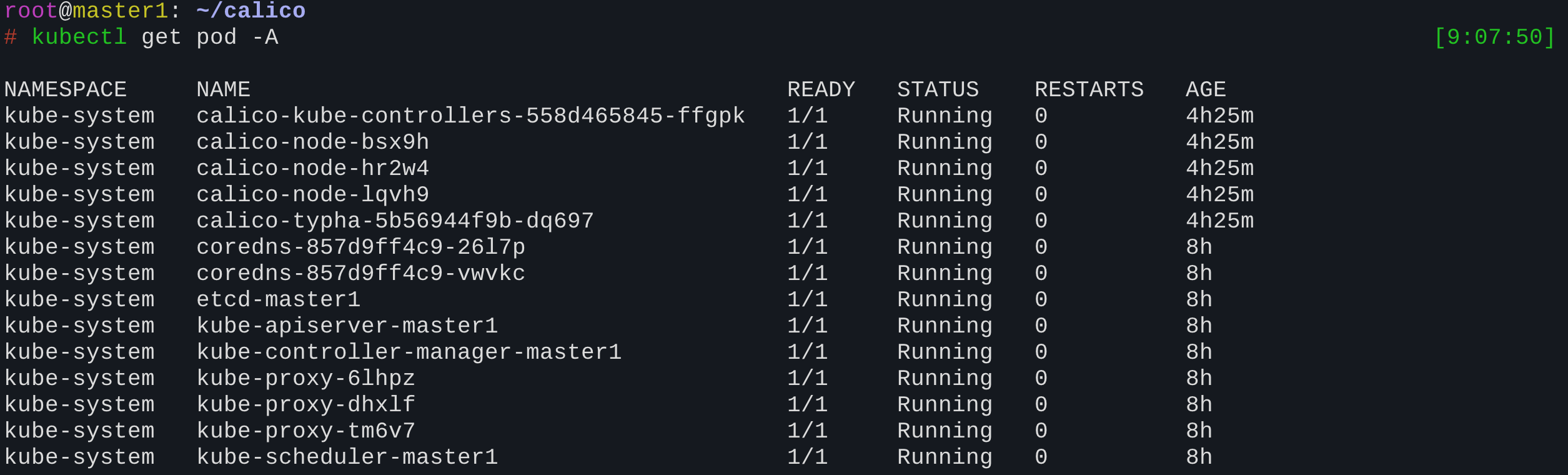

然后我们使用kubectl get pod -A查看三台机器上所有的POD：

calico-kube-controllers-558d465845-ffgpk
- 含义: Calico 的 Kubernetes 控制器。
- 作用: 它负责监控 Kubernetes API 中的网络策略 (NetworkPolicy)、IP 地址池等与 Calico 相关的资源。当您创建或修改一个网络策略时，这个控制器会感知到变化，并更新 Calico 的配置，以确保网络规则能够正确实施。它是一个 Deployment，通常只有一个副本。
calico-node-bsx9h, calico-node-hr2w4, calico-node-lqvh9
- 含义: Calico 的节点代理程序。
- 作用: 这个 Pod 以 DaemonSet 的形式在集群中的每一个节点（Node）上运行一个实例（后面的随机字符串 bsx9h, hr2w4 等是每个 Pod 的唯一标识）。它的核心职责包括：
  1. 网络连接: 为该节点上的所有 Pod 分配 IP 地址，并配置路由规则，确保 Pod 之间可以互相通信。
  2. 网络策略实施: 在每个节点上应用您定义的网络策略，通过配置 iptables 或 eBPF 规则来控制哪些 Pod 可以访问哪些其他 Pod。
calico-typha-5b56944f9b-dq697
- 含义: Calico 的一个可选组件，用于提高大规模集群的性能。
- 作用: 在大型集群中，大量的 calico-node 代理都需要和 Kubernetes API Server 通信来获取网络策略等信息，这会给 API Server 带来很大压力。Typha 作为一个中间的连接聚合器，calico-node 会连接到 Typha，而 Typha 负责与 API Server 进行单一的连接，然后将信息分发给所有 calico-node。这样可以大大减少 API Server 的负载。它是一个 Deployment。
coredns-857d9ff4c9-26l7p, coredns-857d9ff4c9-vwwkc
- 含义: 集群的 DNS 服务。
etcd-master1
- 含义: Kubernetes 集群的后端数据库。
- 作用: etcd 是一个高可用的键值存储系统。Kubernetes 用它来存储整个集群的所有状态数据，包括 Pod 的定义、服务的配置、节点的状态、密钥 (Secrets) 等等。etcd 是集群的“单一事实来源”，是所有组件中最为关键的一个。
kube-apiserver-master1
- 含义: Kubernetes API 的入口。
- 作用: API Server 是整个 Kubernetes 控制平面的前端。所有对集群的操作和查询请求（例如来自 kubectl 命令、其他控制器或UI界面）都必须经过它。它负责验证请求的合法性、处理请求，并将结果持久化到 etcd 中。
kube-controller-manager-master1
- 含义: Kubernetes 的控制器管理器。
- 作用: 它内部运行着多种控制器（如节点控制器、副本控制器、服务控制器等）。这些控制器通过 API Server 持续监控集群的状态，并努力将“当前状态”调整为用户设置的“期望状态”。例如，当一个 Pod 意外终止，副本控制器会发现副本数不满足期望，并立即创建一个新的 Pod 来替代它。
kube-scheduler-master1
- 含义: Kubernetes 的调度器。
- 作用: 它的唯一任务是为新创建的、尚未分配节点的 Pod，寻找一个最合适的节点来运行。调度器会根据 Pod 的资源需求（CPU、内存）、节点的资源状况、亲和性/反亲和性规则、污点 (Taints) 和容忍 (Tolerations) 等多种因素来做出最优决策。
kube-proxy-6lhpz, kube-proxy-dhxlf, kube-proxy-tm6v7
- 含义: Kubernetes 的网络代理。
- 作用: kube-proxy 和 calico-node 一样，也是以 DaemonSet 的形式在集群的每个节点上运行。它的核心职责是维护节点上的网络规则（通常使用 iptables 或 IPVS），以实现 Kubernetes Service 的概念。当您访问一个服务的 ClusterIP 或 NodePort 时，正是 kube-proxy 配置的规则将流量正确地转发（负载均衡）到该服务背后的一个具体 Pod 上。
